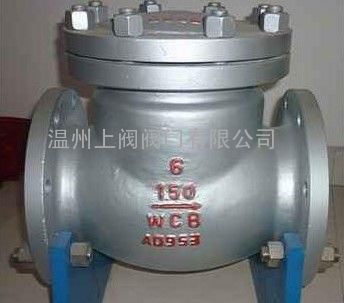

美标旋启式止回阀‖不锈钢旋启式止回阀‖铸钢旋启式止回阀

￥888.00

浙江温州永嘉县

浙江上阀阀门有限公司

本网推荐

图文详情
产品参数

H44H/W-150LB美标旋启式止回阀型号选型：
阀门类型代号：H表示止回阀；
连接方式代号：4表示法兰连接；
结构形式代号：4表示旋启式;
密封面材料代号：H表示不锈钢、W表示阀体直接加工;
阀体压力代号：150LB表示美标磅级压力。
美标旋启式止回阀相关型号：
H44H-150LB、H44W-150LB、H44H-300LB、H44W-300LB、H44H-600LB、H44W-600LB
H44H/W-150LB美标旋启式止回阀价格表：（美标旋启式止回阀详细参数请点击页面图片旁的样本下载中点击下载查看）
H44H/W-150LB美标旋启式止回阀用途范围：
适用温度：-29～550℃；
适用介质：水，油品，蒸汽等；
压力等级：150LB-900LB。
相关产品：美标升降式止回阀

产品概述：
H44W不锈钢美标旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。

适用介质为：水、油品、蒸汽、酸性介质等。

H44W不锈钢美标旋启式止回阀产品型号：H44W-150LB、H44W-300LB

标准：

设计与制造	结构长度	压力-温度等级	连接法兰	试验与检验
GB12236	GB12221	GB9131 JB/T74 HG20604	JB/T74-94 GB9113 HG20592-20635	JB/T9092-1999 GB13927

压力试验：

公称压力 PN(MPa)	试验压力(MPa)		适用温度(℃)				适用介质
公称压力 PN(MPa)	强度试验	密封试验	WCB	Cr5Mo	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti	适用介质
1.6	2.4	1.8	≤425	≤550	≤220	≤200	水、油品、蒸汽、酸性介质
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0			-
16.0	24.0	17.6
25.0	37.5	27.5

H44W不锈钢美标旋启式止回阀主要零件材料及性能：

零件名称	材料编号
阀体	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀盖	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
摇杆	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀座	25	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
销轴	1Cr17Ni2		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
密封环、垫片	包覆垫		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti

品牌：	温州上阀阀门有限公司
型号：	H44H-150LBP
加工定制：	是
材质：	不锈钢
连接形式：	法兰
公称通径：	50 mm
适用介质：	水;蒸汽;油品;各种高腐蚀化学介质
标准：	美标
